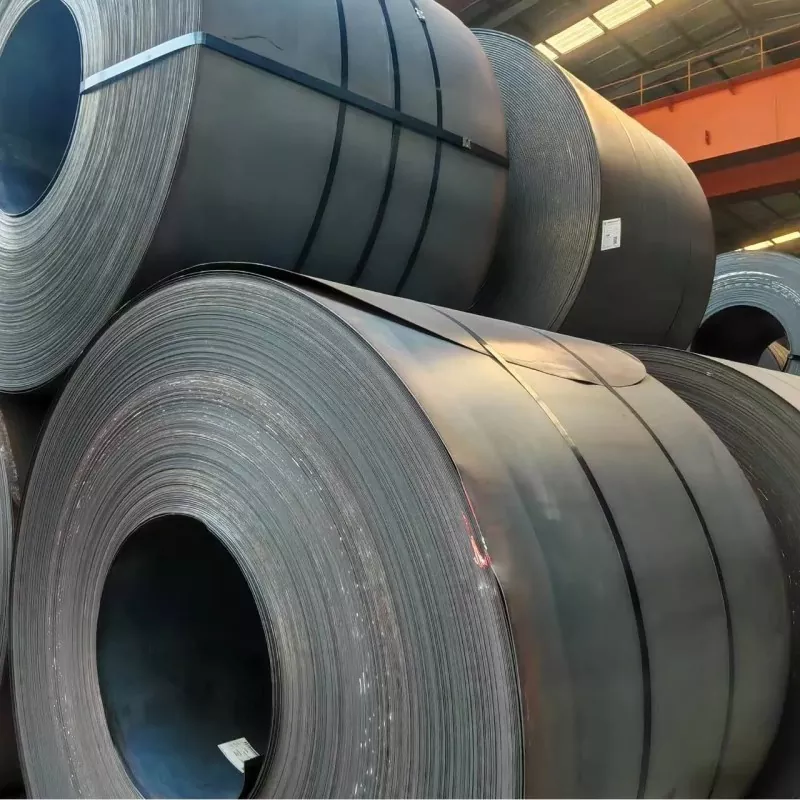

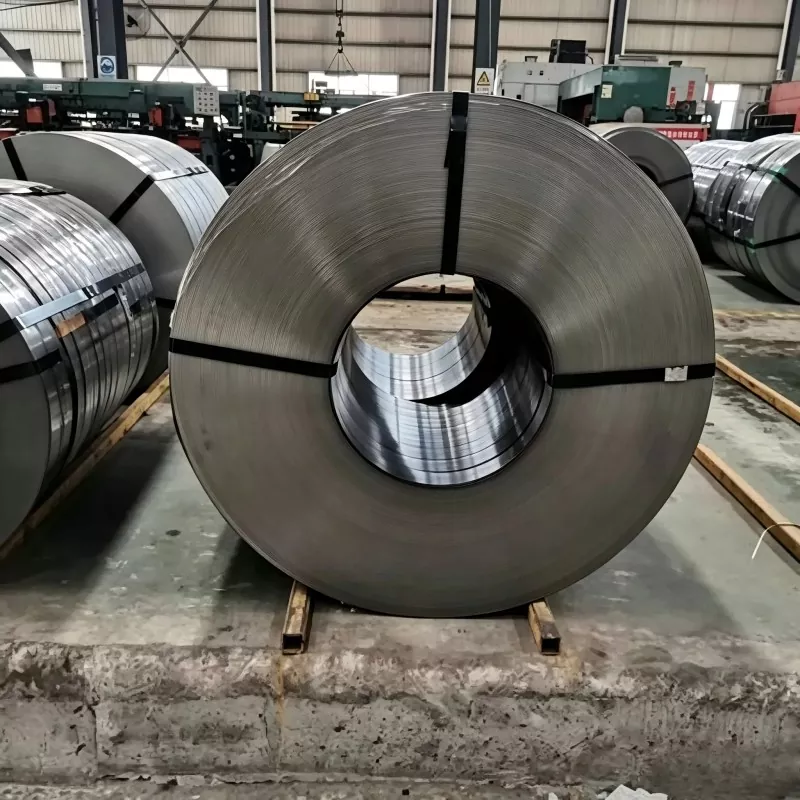

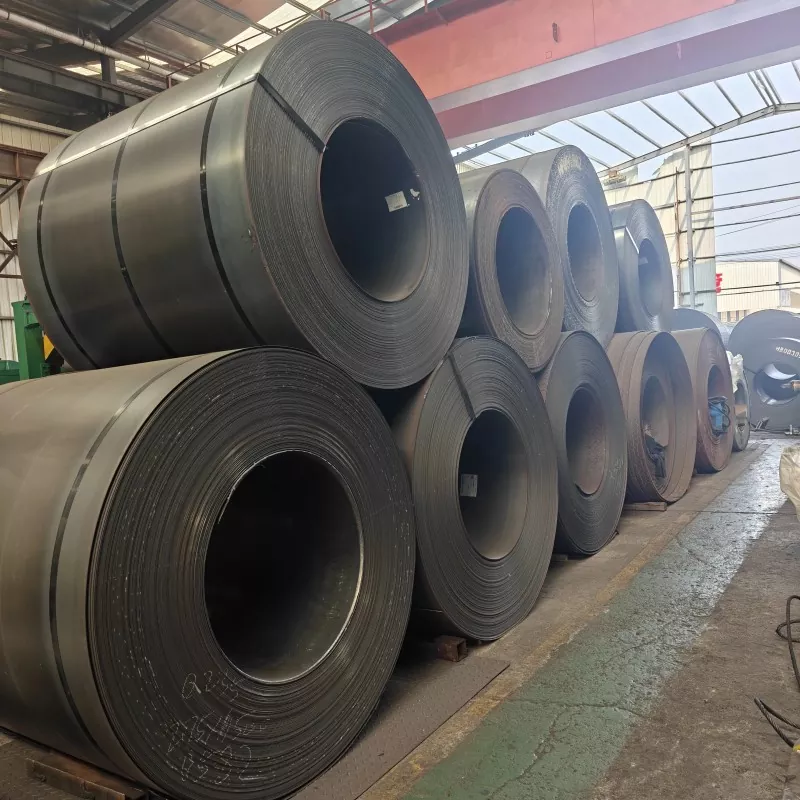

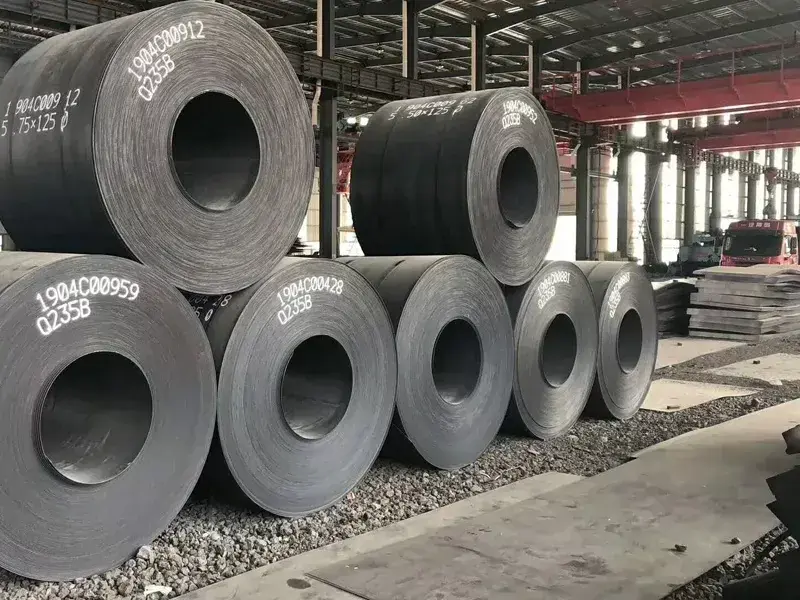

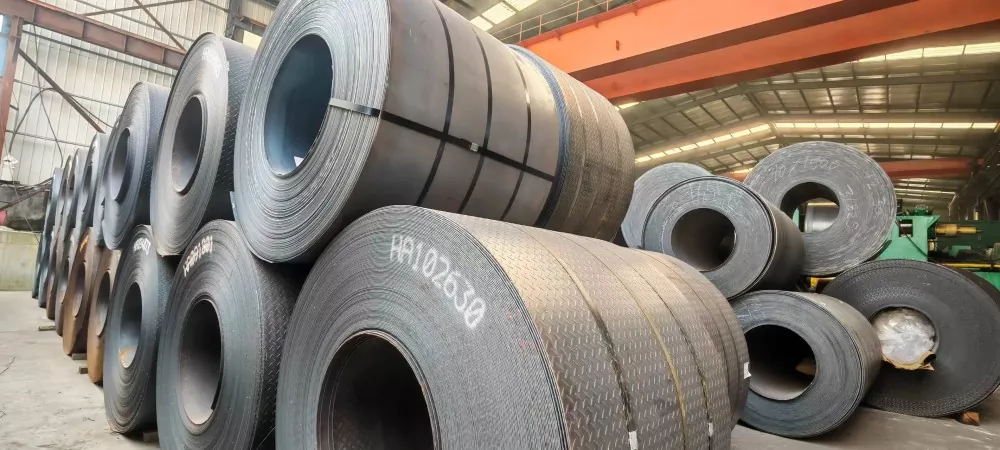

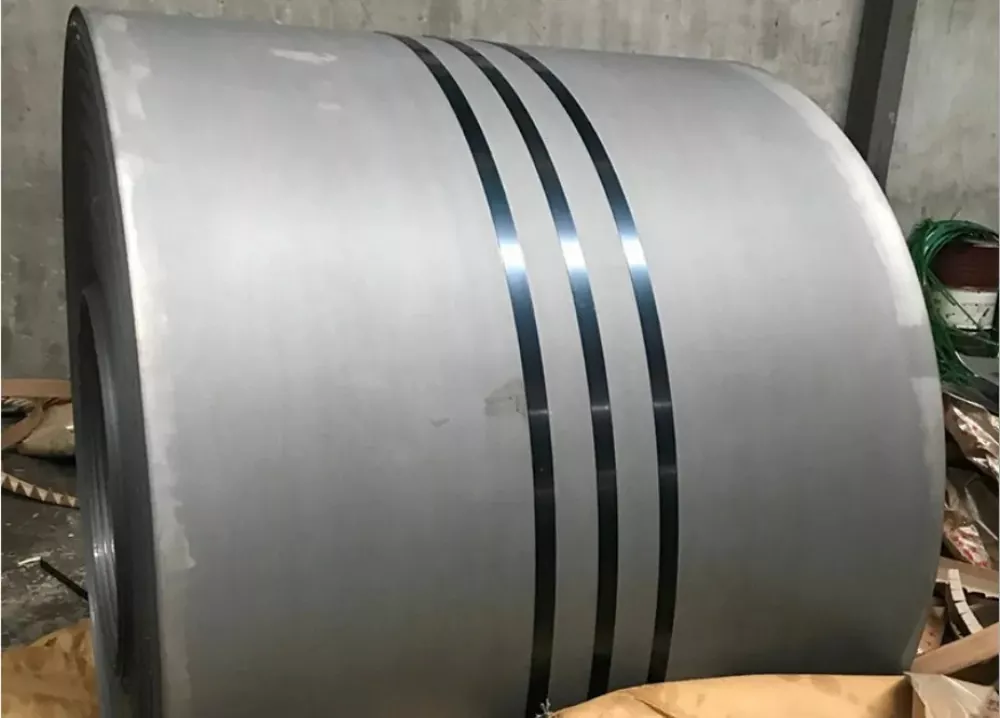

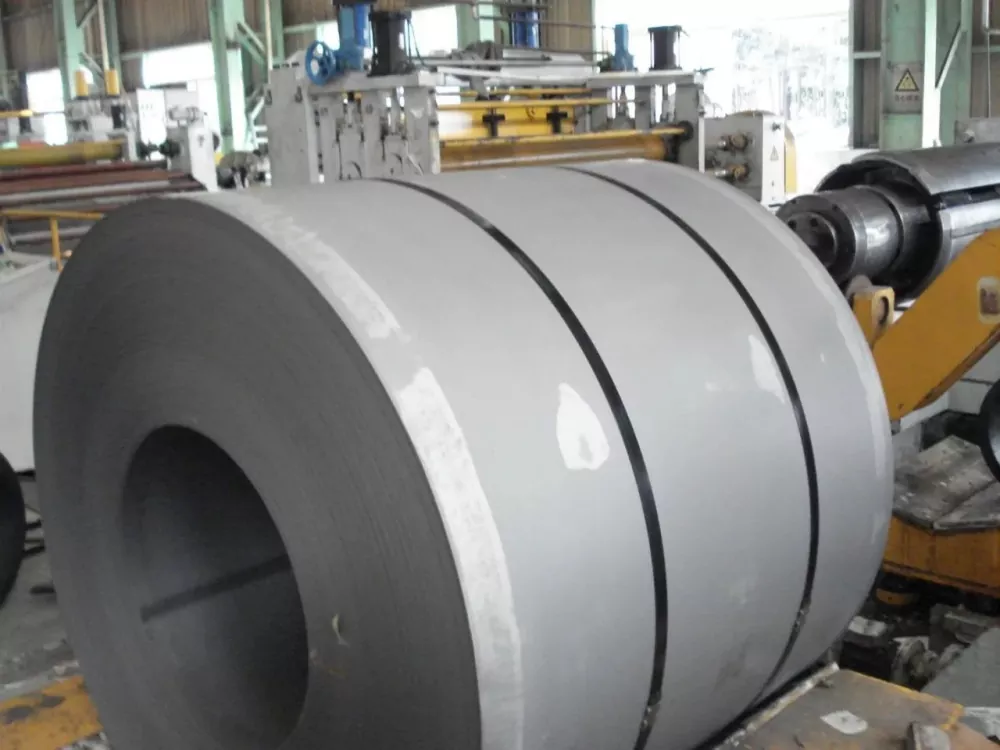

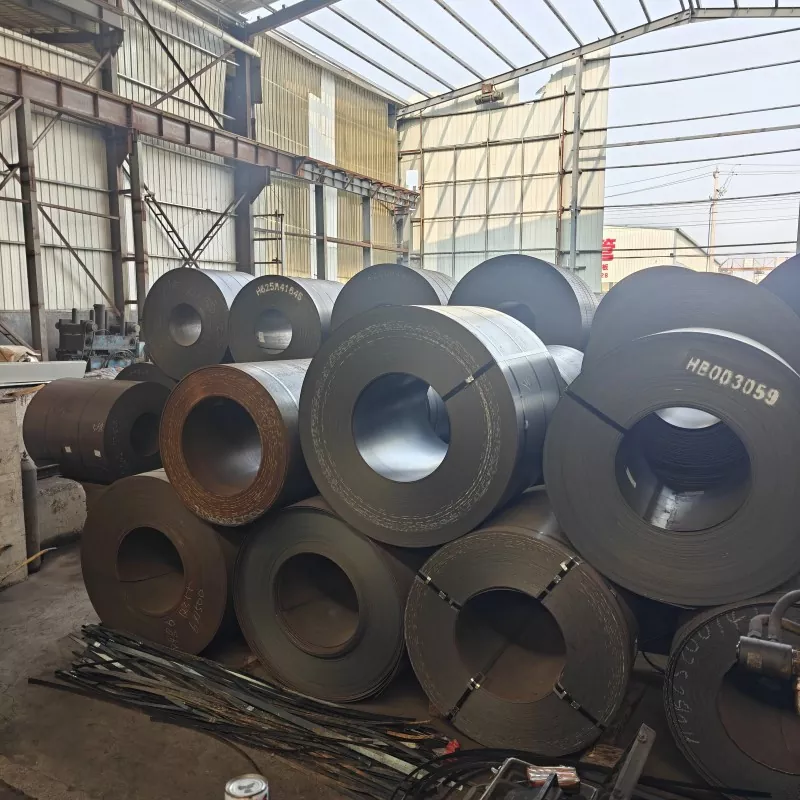

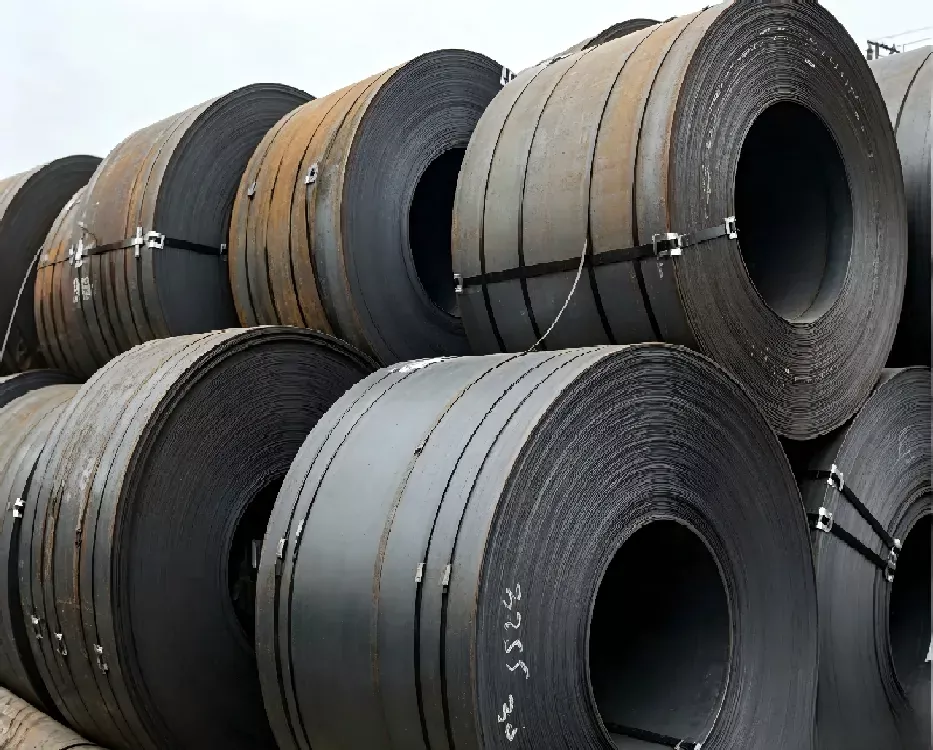

Gebeitst en geolied staalplaat

Pickling Plate, de volledige naam heet warmgewalste, gebeitste en geoliede platen en spoelen, is een soort staalproduct vervaardigd uit hoogwaardige warmgewalste dunne spoelen. De grondstof loopt door een volledige beitslijn om de walshuid van het oppervlak te verwijderen, gevolgd door het bijsnijden van de randen, afwerken en andere afwerkingsprocedures.

Vergeleken met gewoon warmgewalst staal beschikt het over een betere oppervlakteconditie, een nauwere maattolerantie en superieure stempelprestaties. Ondertussen heeft gebeitste en geoliede staalplaat veel lagere kosten dan koudgewalste staalplaten. Om deze reden wordt het erkend als een ideaal kostenbesparend alternatief dat “koudgewalst staal vervangt door warmgewalst materiaal”.

Gebeitst en geolied staalplaat heeft uitgebreide toepassingen gevonden in de auto-industrie, machineproductie, fabricage van huishoudelijke apparaten, lichte industrie en hardwaresectoren. PO-staalplaat wordt bijzonder belangrijk gebruikt bij de productie van autochassisonderdelen, wielnaven, compressorbehuizingen en andere belangrijke componenten.

Kritische controlepunten in ons beitsproces

Nauwkeurigheid bij het trimmen van randen: We passen zijtrimmen toe met een spleetbreedtetolerantie van ± 0,5 mm om door het werk geharde randen te elimineren. Dit voorkomt scheuren in de randen tijdens het dieptrekken van wielnaven – een veelvoorkomend probleem bij het gebruik van niet-getrimde HRC.

Controle van het oliegewicht: Na het beitsen brengen we antiroestolie aan met een dosering van 1,0-2,0 g/m² (beide zijden). Voor klanten die robotlassen gebruiken, kunnen we dit op verzoek aanpassen naar 0,5-0,8 g/m² om lasspatten en porositeit te voorkomen. Dit is een specifiek pijnpunt dat we hebben opgelost voor Tier-1-leveranciers in de automobielsector.

Oppervlakteruwheid (Ra): In tegenstelling tot standaard HRPO, die ~Ra 1,5-2,5μm biedt, bieden wij een fijn afgewerkte variant bij Ra ≤ 1,2μm voor toepassingen waarbij direct verven vereist is zonder tussentijds schuren.

Vergelijking tussen gebeitste staalplaat en koudgewalste staalplaat

Principe van het beitsen van staal

Bij het beitsen wordt gebruik gemaakt van het chemisch oplossend vermogen van zuren.

In onze industriële continubeitslijnen gebruiken we voornamelijk zoutzuur met een hoge concentratie (HCl) met een concentratie van 18-22%, gekoppeld aan een eigen corrosieremmer. Deze specifieke formulering verwijdert op effectieve wijze magnetietaanslag (Fe₃O₄) en voorkomt tegelijkertijd door waterstof veroorzaakte blaarvorming op het stalen substraat – een kritisch controlepunt dat professionele beitsers onderscheidt van algemene verwerkers.

Deze zuren veroorzaken chemische reacties waarbij oxiden en verontreinigingen het oppervlak van gebeitste en geoliede staalplaten bedekken, dergelijke stoffen oplossen en van de stalen basis strippen.

Referentie van toepassingen van gebeitste staalplaten, gangbare kwaliteiten en specificaties

Wanneer HRPO vervangen door koudgewalst staal?

Real-case referentie 1

Cost Down Project voor een Duitse OEM van landbouwmachines

Uitdaging: De klant gebruikte 2,0 mm CR4 koudgewalst staal voor de cabinebeugels van oogstmachines, waarbij de materiaalkosten 34% van de totale onderdeelkosten bedroegen. Ze hadden een alternatief nodig zonder hun bestaande stempelmatrijzen opnieuw te hoeven ontwerpen.

Onze tussenkomst: Na analyse van de tekening (buigradius R=6 mm, diktetolerantie ± 0,08 mm), adviseerden we vervanging door 2,0 mm SPHC-PO. We hebben het oliegewicht aangepast naar 0,6 g/m² om ervoor te zorgen dat hun robotlaslijn (merk Fronius) geen porositeitsproblemen had.

Resultaat: 22% materiaalkostenbesparing (besparing € 0,85 per beugel × 180.000 stuks/jaar = € 153.000 jaarlijkse besparing). Geen splijten of oppervlaktedefecten na poedercoating (uitharding bij 200°C gedurende 20 minuten). De klant heeft deze vervanging nu naar 3 extra onderdeelnummers doorgevoerd.

Toepassingsscenario's en aanbevelingen voor materiaalkeuze

Voordelen van ingelegde en geoliede plaat

Uitstekende maatnauwkeurigheid: ±0,05 mm diktetolerantie (geverifieerd door ultrasone diktemeter ter plaatse, inspectierapport bij elke spoel)

Uitstekende mechanische eigenschappen: rekgrens 235-345 MPa, rek ≥ 38% (volgens trekproef JIS Z 2241, monster genomen uit elk hittegetal)

Uitstekende verwerkbaarheid: Succesvol dieptrekken tot trekverhouding 2,2 (gevalideerd in ons eigen perslaboratorium vóór massaproductie)

Kwaliteitsborging en traceerbaarheid van de toeleveringsketen

Fabrieksbron: Onze rollen zijn afkomstig van Baosteel, Shougang en HBIS (met volledige fabriekstestcertificaten EN 10204 Type 3.1).

Inspectie door derden: SGS/BV-inspectie geaccepteerd in de laadhaven. Op verzoek verstrekken wij tijdens het proces beitsbadconcentratielogboeken.

Antiroestgarantie: Bij binnenopslag (RH < 60%, temperatuur 15-25°C) garanderen wij 6 maanden geen rode roest (verlengd van standaard 3 maanden via onze VCI-oliënoptie).

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen gebeitste en geoliede staalplaat en koudgewalste staalplaat?

A1: PO (gebeitst en geolied) staalplaat is gebaseerd op warmgewalst staal met beitsbehandeling, tegen lagere kosten. Koudgewalst staal heeft een ultraglad oppervlak en een dunnere dikte tot 0,3 mm voor uiterst nauwkeurige onderdelen. PO-platen passen op structurele stukken met gemiddelde precisie, terwijl koudgewalste platen zich richten op hoogwaardige componenten met strikte tolerantie-eisen.

Vraag 2: Kan PO-staalplaat rechtstreeks voor buitenproducten worden gebruikt?

A2: Nee. De roestwerende olie op het oppervlak biedt slechts tijdelijke bescherming op korte termijn tijdens opslag en verwerking. Voor langdurige blootstelling aan de buitenlucht zijn daaropvolgende oppervlaktebehandelingen nodig, zoals schilderen, galvaniseren of poedercoaten om de anticorrosiecapaciteit te vergroten.

Vraag 3: Welk diktebereik kunt u aanbieden voor PO-staalplaten?

A3: Ons standaarddiktebereik omvat 1,0 mm tot 6,0 mm, aanpasbare breedte van 800 mm tot 2000 mm en lengte van 1000 mm tot 6000 mm volgens de tekeningvereisten van de klant.

Vraag 4: Hoe lang kan PO-staal roestvrij blijven bij normale opslag?

A4: Opgeslagen in een droog binnenmagazijn zonder vochtige lucht of chemisch gas, kan de roestwerende olie het stalen oppervlak gedurende 3-6 maanden beschermen. Vermijd stapelen in de open lucht om voortijdige oxidatie te voorkomen.
