Analyse van buigscheuren op gevormde Q235B warmgewalste staalplaat

Q235B warmgewalste strip is een gebruikelijk koolstofconstructiestaal. Het heeft een behoorlijke rek, sterkte, taaiheid en vervormbaarheid. Het materiaal werkt goed voor stampen en lassen, dus fabrieken gebruiken het op grote schaal om mechanische onderdelen en hoogwaardige gelaste structurele componenten voor gebouwen en bruggen te maken.

We voerden monstervormingstests uit, maar ontdekten dat er tijdens het buigen massascheuren ontstonden. Om de hoofdoorzaken te vinden en verbeterplannen te maken die voldoen aan de normen van de klant, heeft ons team tests uitgevoerd op gebarsten monsters. We controleerden de chemische samenstelling, de microstructuren van gebarsten en intacte gebieden, de vorm van het breukoppervlak, interne insluitsels en korrelgrootte om te bevestigen wat tot buigscheuren leidde.

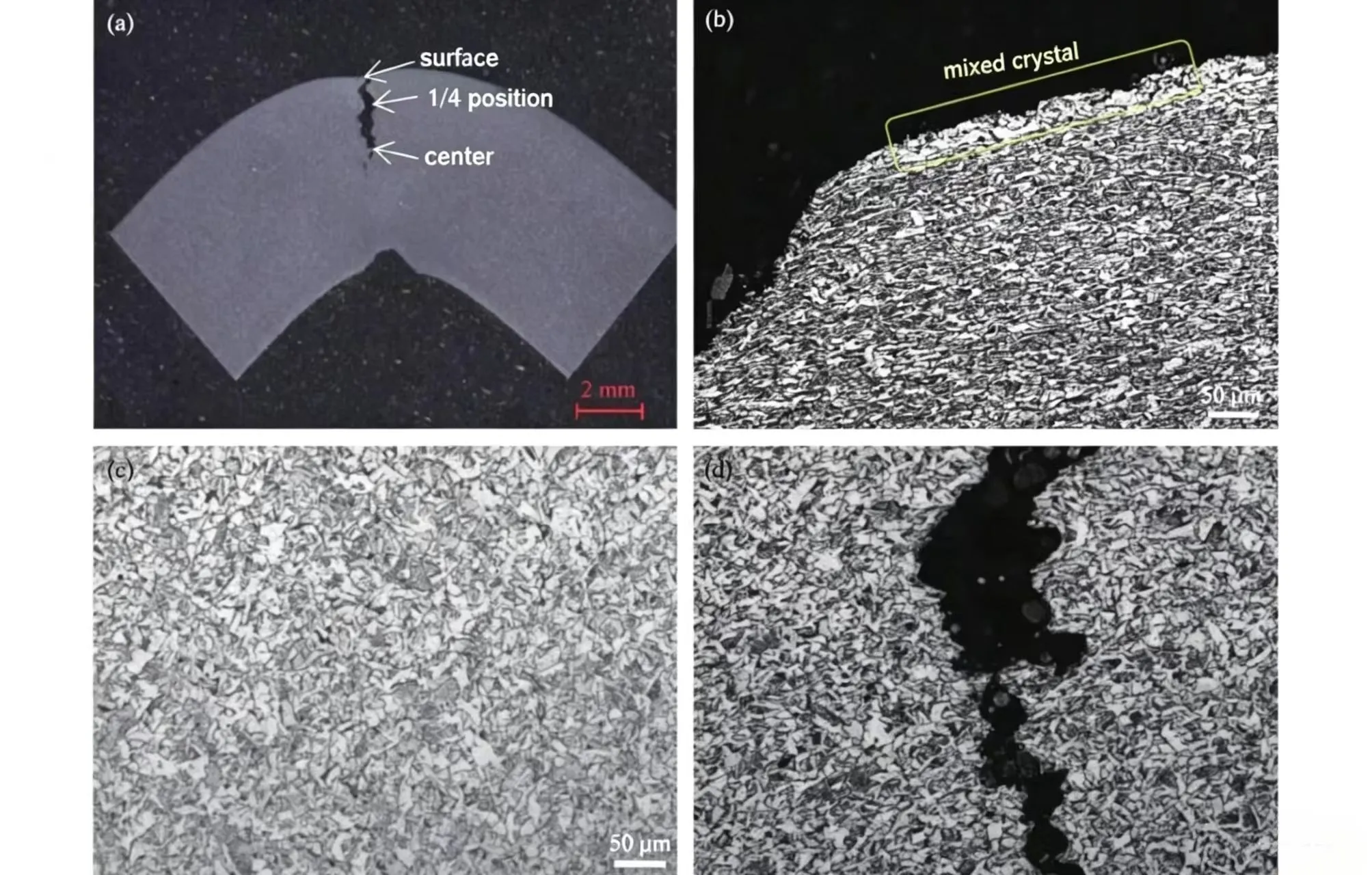

Ingenieurs van Sanhe ontdekten dat ontkoling van het oppervlak en de gemengde korrelstructuur geen scheuren veroorzaken, maar ervoor zorgen dat bestaande scheuren zich veel sneller verspreiden. De microstructuur van de ruwe strip blijft consistent op alle proefstukken: het bainietgehalte daalt van oppervlak naar kern terwijl het ferrietgehalte stijgt, en er verschijnt een kleine hoeveelheid naaldvormig ferriet op het stripoppervlak.

Oplossingen

1. Slijp de bramen op de randen van de strip af voordat u gaat stansen en buigen. Dit verwijdert kleine microscheurtjes aan de randen veroorzaakt door ruw snijden en vermindert buigscheuren aanzienlijk.

2. Praat met de klant over de strenge buigeisen. We kunnen alternatieve staalsoorten met een lagere vloeigrens aanbevelen, of de Q235B-strip aanpassen aan hun bestelling door de beoogde trekprestatiewaarden aan te passen. Aangepaste, zachtere mechanische eigenschappen passen bij het stempelproces en voorkomen dat er buigscheuren ontstaan.
